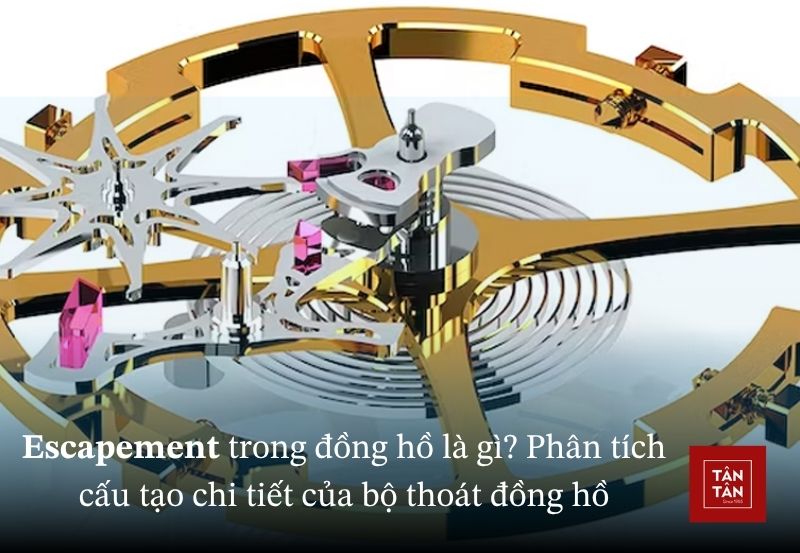

Escapement trong đồng hồ là gì? Cấu tạo bộ máy, lịch sử, phân loại bộ thoát

Tác giả: Đồng Hồ Tân Tân

Nội dung bài viết

1. Tìm hiểu về Escapement
2. Cấu tạo chi tiết của Escapement
1. 2.1. Bánh xe thoát (Escape Wheel)
2. 2.2. Đòn bẩy (Pallet Fork)
3. Nguyên lý hoạt động của Escapement
4. Tổng hợp các loại escapement thường gặp trong đồng hồ
5. Điều gì sẽ xảy ra nếu Escapement trong đồng hồ bị hỏng?
6. Các câu hỏi thường gặp khác liên quan tới bộ thoát

Bộ thoát (Escapement) là một trong những cơ cấu quan trọng và tinh xảo nhất trong đồng hồ cơ. Dù ẩn sâu trong bộ máy, nhưng chính nó là yếu tố quyết định đến độ chính xác và nhịp vận hành của toàn bộ hệ thống. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo, nguyên lý hoạt động hay các loại escapement khác nhau đang được sử dụng hiện nay. Thông qua bài viết này, Đồng Hồ Tân Tân sẽ giúp bạn hiểu rõ hơn về vai trò, cấu tạo và sự tinh xảo của bộ thoát trong từng chuyển động của đồng hồ.

1. Tìm hiểu về Escapement

Để hiểu sâu về cơ chế hoạt động và tầm quan trọng của escapement trong đồng hồ, trước tiên chúng ta cần nắm rõ: escapement là gì, nó đóng vai trò gì trong bộ máy.

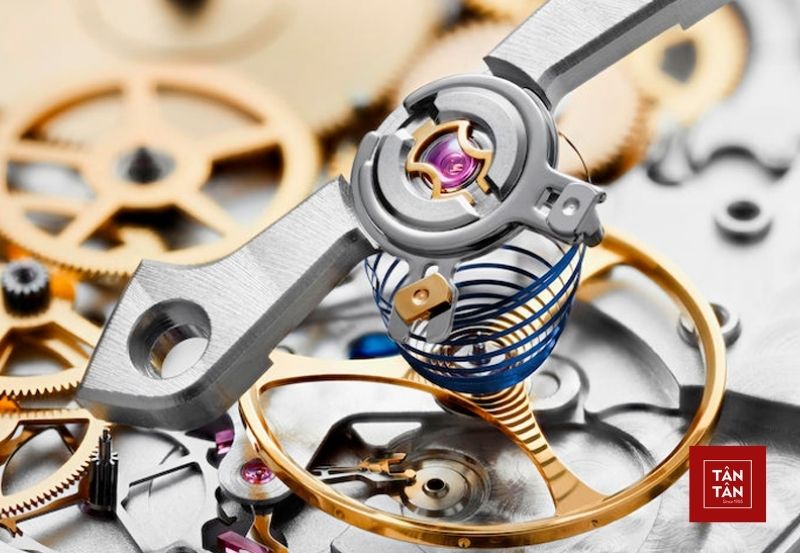

1.1. Escapement đồng hồ là gì?

Bộ thoát, hay còn gọi là escapement, là một thành phần then chốt trong cấu trúc của đồng hồ cơ và đồng hồ bấm giờ (không có mặt trong đồng hồ điện tử). Nó thường được xem như "nhịp tim" của chiếc đồng hồ, đảm nhận vai trò tiếp nhận năng lượng từ dây cót và phân phối đều đặn đến các bánh răng theo từng nhịp ổn định.

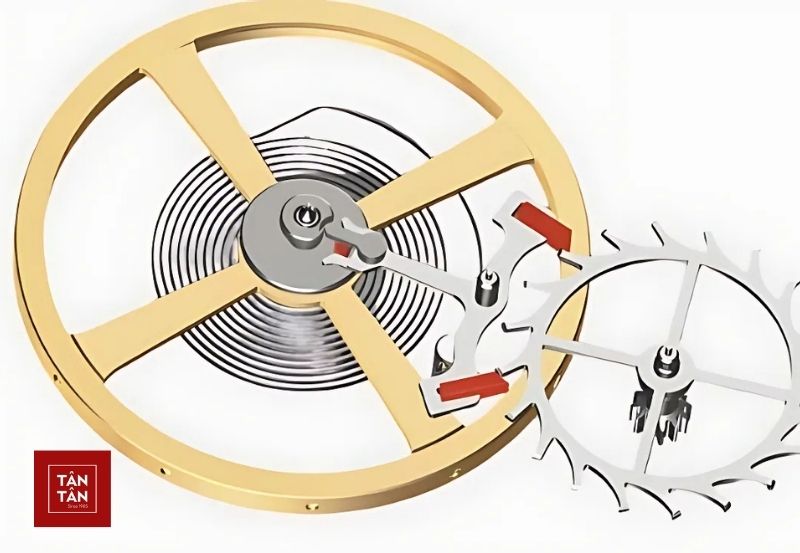

1.2. Vị trí của Escapement trong đồng hồ

Bộ thoát nằm ở vị trí trung gian giữa lò xo cân bằng (Balance Spring) và hệ thống bánh răng truyền động (còn gọi là “hộp số”) trong đồng hồ. Chính vì giữ vai trò kết nối này nên bộ thoát có thể hoạt động như một “van điều tiết” thông minh, giúp kiểm soát và hạn chế dòng năng lượng lớn từ dây cót, tránh việc nó bị giải phóng ồ ạt. Nhờ đó, kim đồng hồ mới chuyển động đều đặn, đảm bảo độ chính xác theo từng phút, từng giây.

1.3. Lịch sử ra đời và phát triển Escapement

Kể từ khi bộ thoát cơ học đầu tiên xuất hiện vào thế kỷ 13, ngành chế tác đồng hồ đã liên tục chứng kiến những bước tiến lớn trong thiết kế và hiệu năng của Escapement. Những cải tiến này đặc biệt bùng nổ từ thế kỷ 18 đến thế kỷ 20, với các cột mốc đáng chú ý như:

Thế kỷ 13: Bộ thoát Verge được giới thiệu, đóng vai trò kiểm soát dao động năng lượng trong bộ máy đồng hồ cơ.

1695 – 1726: Bộ thoát Cylinder do Thomas Tompion phát minh năm 1695, sau đó được George Graham cải tiến vào năm 1726. Tuy có hiệu suất cao hơn so với bộ thoát Verge, nhưng thiết kế này vẫn khiến các linh kiện bị mài mòn nhiều.

Năm 1700: Robert Hooke cho ra đời bộ thoát Duplex, tạo ma sát chủ động để cải thiện độ chính xác so với bộ thoát Cylinder.

Năm 1750: Bộ thoát Lever của Thomas Mudge với cơ chế ma sát trượt yêu cầu tra dầu, nhưng lại dễ chế tạo và điều chỉnh, giúp nó nhanh chóng trở nên phổ biến trong ngành đồng hồ.

Năm 1775: Bộ thoát Chronometer (còn gọi là Detent) do John Arnold phát minh, được thiết kế nhằm nâng cao độ chính xác cho đồng hồ hàng hải chuyên dụng.

Năm 1974: George Daniels giới thiệu bộ thoát Co-Axial sử dụng cơ chế ma sát xuyên tâm, loại bỏ nhu cầu bôi trơn thường xuyên như các loại truyền thống.

Hiện nay: Các hãng đồng hồ lớn vẫn không ngừng nghiên cứu và ứng dụng những cải tiến mới cho bộ thoát, với mục tiêu tăng độ chính xác và tối ưu hiệu năng cho từng dòng sản phẩm.

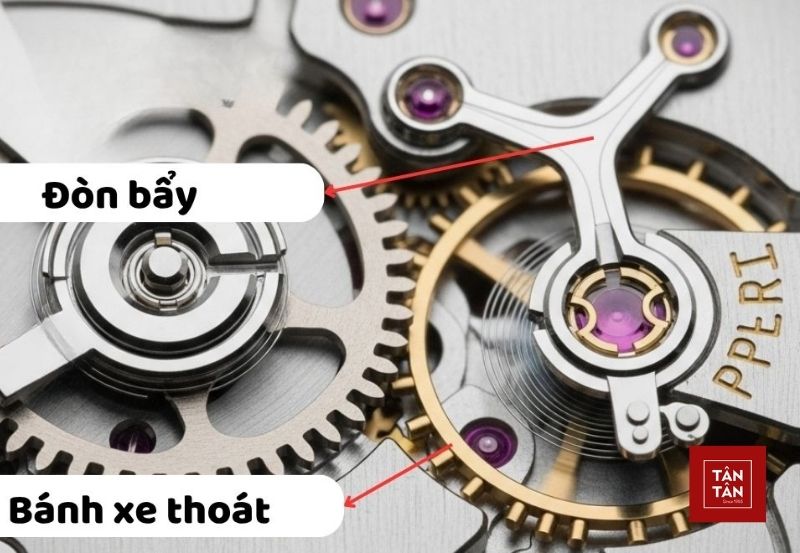

2. Cấu tạo chi tiết của Escapement

Sau khi đã hiểu escapement là gì và vai trò của nó trong bộ máy đồng hồ, bước tiếp theo là tìm hiểu sâu hơn về cấu tạo chi tiết của escapement. Việc nắm rõ các bộ phận cấu thành sẽ giúp bạn hiểu cách nó kiểm soát dòng năng lượng và giữ cho đồng hồ hoạt động nhịp nhàng.

2.1. Bánh xe thoát (Escape Wheel)

Hãy tưởng tượng đây là một loại bánh răng đặc biệt với thiết kế răng dài, nhọn, giống như những chiếc gai sắc vươn ra ngoài. Nó nằm ở vị trí cuối cùng trong chuỗi truyền động của bộ máy đồng hồ, trông như một ngôi sao nhỏ đang chuẩn bị “giải phóng” năng lượng từng chút một.

2.2. Đòn bẩy (Pallet Fork)

Nếu xem bộ thoát như một cánh cổng kiểm soát dòng năng lượng, thì đòn bẩy chính là “người gác cổng” vừa mạnh mẽ vừa chính xác. Đòn Bẩy thường có hình dáng chữ “Y” hoặc như một chiếc nĩa nhỏ, với hai đầu được gắn các viên đá quý – thường là ruby hoặc sapphire nhân tạo. Nó nằm cạnh bánh xe thoát và đóng vai trò trung gian kết nối với bánh xe cân bằng.

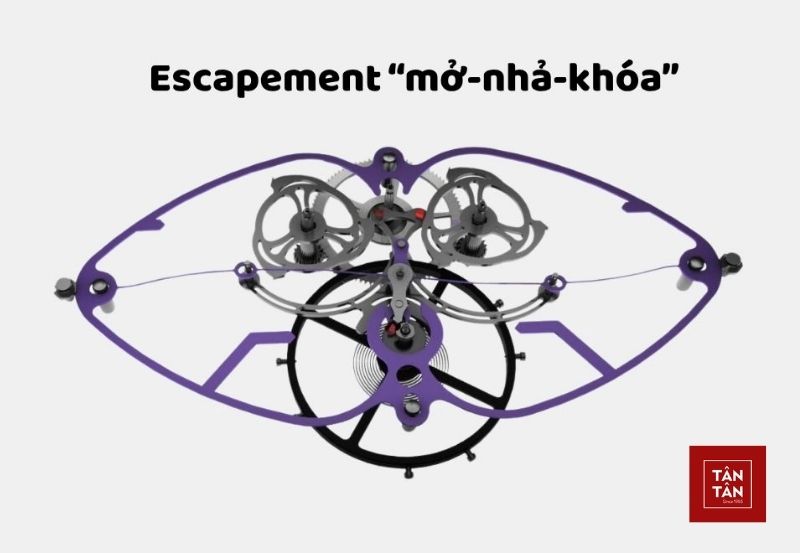

3. Nguyên lý hoạt động của Escapement

Hãy hình dung đơn giản thế này: Năng lượng được tích trữ trong dây cót sẽ được dẫn đến bánh xe thoát. Tuy nhiên, bánh xe thoát không thể quay tự do vì luôn bị đòn bẩy giữ lại. Mỗi khi bánh xe cân bằng dao động, nó sẽ truyền một lực nhỏ tới đòn bẩy. Lực này khiến đòn bẩy tạm thời “mở khóa”, cho phép bánh xe thoát xoay được một chút – giải phóng một lượng năng lượng vừa đủ.

Sau đó, đòn bẩy ngay lập tức “chặn” bánh xe thoát lại tại vị trí tiếp theo, đảm bảo không để năng lượng thoát ra quá mức. Chính khoảnh khắc bánh xe thoát bị chặn lại này đã tạo nên âm thanh “tích tắc” quen thuộc của đồng hồ cơ học.

Chuỗi chuyển động “mở – nhả – khóa” này lặp đi lặp lại đều đặn, giúp năng lượng từ dây cót được phân phối một cách ổn định, từ đó đảm bảo các kim đồng hồ di chuyển chính xác và theo đúng nhịp từng giây.

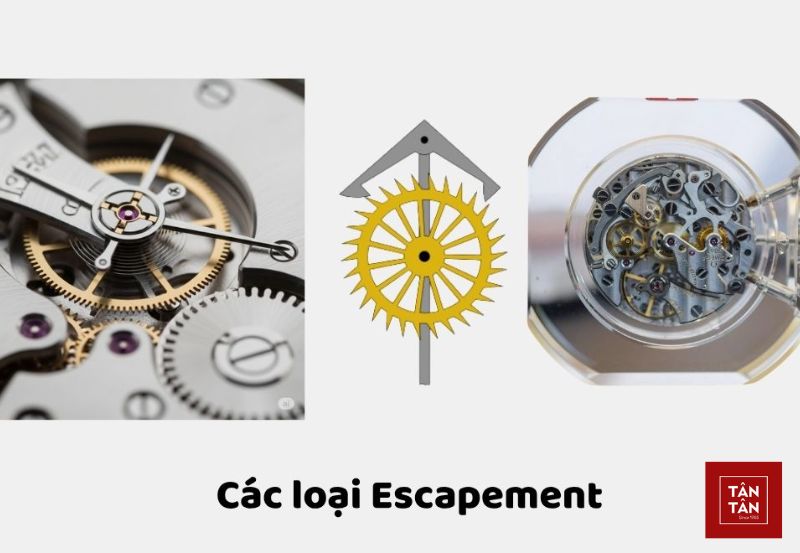

4. Tổng hợp các loại escapement thường gặp trong đồng hồ

Trải qua hàng trăm năm phát triển, các nhà chế tác đã sáng tạo ra nhiều cơ chế escapement khác nhau nhằm tối ưu độ chính xác và độ bền. Dưới đây là tổng hợp các loại escapement thường gặp trong đồng hồ:

4.1. Escapement mỏ neo

Escapement mỏ neo là kiểu bộ thoát thường thấy trên các mẫu đồng hồ cơ cổ điển. Cơ chế hoạt động của nó tương đối dễ hiểu: bánh xe thoát kết hợp với bộ phận mỏ neo dao động qua lại, từ đó kiểm soát việc truyền năng lượng từ dây cót xuống bánh răng truyền động. Mỗi chuyển động của mỏ neo sẽ “nhả” một phần năng lượng theo cách đều đặn, giúp đồng hồ vận hành ổn định và giữ nhịp chuẩn xác qua từng tích tắc thời gian.

4.2. Escapement đòn bẩy

Dạng Escapement thứ hai là bộ thoát đòn bẩy – cơ chế được sử dụng phổ biến nhất trên các mẫu đồng hồ đeo tay hiện đại. Loại này lại được chia thành hai biến thể nhỏ: một là đòn bẩy Thụy Sĩ, được xem như biểu tượng kỹ thuật của nhiều thương hiệu đồng hồ cao cấp nhờ khả năng vận hành ổn định, êm ái và độ tin cậy cao đến mức gần như trở thành chuẩn mực trong ngành. Hai là đòn bẩy dùng chốt, hay còn gọi là pin pallet, có thiết kế đơn giản hơn, tiết kiệm chi phí sản xuất và thường được áp dụng cho các dòng đồng hồ phổ thông hoặc đồng hồ báo thức nhờ tính thực dụng.

4.3. Escapement đồng trục

Escapement đồng trục là một sáng tạo đột phá của George Daniels và hiện chỉ có Omega được quyền khai thác. Điểm khác biệt nổi bật nhất của cơ chế này nằm ở khả năng giảm ma sát vượt trội, nhờ cấu trúc sử dụng hai bánh xe thoát cùng với một hệ đòn bẩy được thiết kế riêng biệt. Chính vì vậy, đồng hồ trang bị Escapement đồng trục có thể duy trì độ chính xác ổn định trong thời gian dài, đồng thời giảm thiểu nhu cầu bảo dưỡng so với các bộ thoát truyền thống.

5. Điều gì sẽ xảy ra nếu Escapement trong đồng hồ bị hỏng?

Vì Escapement đóng vai trò như “nhịp tim” của đồng hồ cơ và đồng hồ bấm giờ, nên chỉ cần bộ phận này gặp trục trặc, toàn bộ hoạt động của đồng hồ sẽ bị ảnh hưởng nghiêm trọng. Dưới đây là một vài biểu hiện thường thấy khi Escapement gặp sự cố:

Đồng hồ chạy sai giờ liên tục: Là bộ phận đảm nhiệm việc phân phối đều năng lượng từ dây cót đến các bánh răng, nếu Escapement hoạt động không ổn định, năng lượng sẽ bị truyền ra không đều. Hệ quả là đồng hồ có thể chạy quá nhanh hoặc quá chậm, khiến sai số tăng lên rõ rệt.

Đồng hồ ngừng hoạt động hoàn toàn: Đây là tình huống nghiêm trọng nhất. Khi Escapement hư hỏng hoàn toàn, năng lượng không còn được điều tiết, khiến bộ máy dừng hẳn, đồng hồ rơi vào trạng thái “chết”.

Đồng hồ chạy không ổn định (lúc nhanh, lúc chậm): Nếu Escapement bị kẹt hoặc trục trặc nhẹ, đồng hồ có thể vận hành chập chờn – chạy được một lúc rồi dừng, sau đó lại chạy tiếp, không theo nhịp ổn định như bình thường.

Tóm lại, một khi Escapement “gặp vấn đề”, chiếc đồng hồ của bạn cũng sẽ “đình công” theo. Vì vậy, nếu thấy đồng hồ có dấu hiệu chạy lệch giờ, đứng máy dù đã lên cót đầy đủ, bạn nên mang đi kiểm tra ngay để tránh tình trạng hư hỏng nặng thêm.

6. Các câu hỏi thường gặp khác liên quan tới bộ thoát

Bên cạnh những kiến thức cơ bản, người dùng đồng hồ cơ thường có nhiều thắc mắc thực tế xoay quanh bộ thoát – từ cách nhận biết trục trặc đến quy trình bảo dưỡng. Dưới đây là tổng hợp các câu hỏi thường gặp khác liên quan tới bộ thoát để bạn hiểu rõ hơn về “trái tim” của chiếc đồng hồ:

6.1. Đồng hồ chạy sai có luôn xuất phát từ lỗi ở bộ thoát không?

Không hẳn lúc nào cũng vậy, nhưng bộ thoát hỏng là một trong những nguyên nhân phổ biến nhất. Khi các chi tiết như đòn bẩy (pallet fork) bị lệch, bánh xe thoát bị mòn hoặc trục chuyển động gặp kẹt, quá trình kiểm soát nhịp của đồng hồ sẽ bị rối loạn, từ đó dẫn đến sai số rõ rệt.

6.2. Escapement bị hỏng có sửa được không?

Hoàn toàn có thể, nhưng việc này đòi hỏi phải do thợ đồng hồ cơ có tay nghề cao thực hiện. Với những bộ thoát phức tạp như escapement đồng trục, việc sửa chữa còn cần đến thiết bị chuyên dụng để hiệu chỉnh chính xác từng chi tiết nhỏ. Nếu can thiệp không đúng cách, rất dễ làm ảnh hưởng đến toàn bộ bộ máy bên trong.

6.3. Liệu một chiếc đồng hồ sử dụng bộ escapement cao cấp có cho độ chính xác tốt hơn không?

Đúng vậy. Một bộ thoát chất lượng cao sẽ kiểm soát năng lượng ổn định hơn, giúp đồng hồ hoạt động đều đặn, giảm sai số và góp phần kéo dài tuổi thọ cho bộ máy. Tuy nhiên, độ chính xác tổng thể của đồng hồ còn phụ thuộc vào nhiều yếu tố khác như: chất lượng bộ dao động (balance wheel), điều kiện môi trường (nhiệt độ, từ trường), cũng như cách người dùng sử dụng và bảo quản đồng hồ hàng ngày.

6.4. Bộ thoát ảnh hưởng thế nào đến chuyển động của kim giây đồng hồ?

Rất liên quan. Mỗi chuyển động của escapement tương ứng với một bước “nhảy” của kim giây. Do đó, escapement càng hoạt động ổn định thì kim giây càng di chuyển trôi chảy và chuẩn xác.

6.5. Bộ thoát có phải là bộ phận đắt tiền trong đồng hồ không?

Đối với đồng hồ cơ, escapement là một trong những chi tiết chế tác phức tạp nhất. Những bộ thoát cao cấp như Co-axial hay Tourbillon thường góp phần nâng giá trị của đồng hồ lên mức cao hơn.

6.6. Đồng hồ Quartz có dùng bộ thoát không?

Không. Đồng hồ Quartz sử dụng xung điện từ của tinh thể thạch anh để điều khiển thời gian, nên không cần đến bộ thoát cơ học như trong đồng hồ cơ.

6.7. Tourbillon có được xem là một loại bộ thoát trong đồng hồ không?

Không hẳn. Tourbillon là một cơ cấu nâng cấp, trong đó chứa bộ thoát bên trong. Nó có nhiệm vụ xoay liên tục để cân bằng ảnh hưởng của trọng lực, từ đó giúp đồng hồ chuẩn xác hơn.

6.8. Làm sao để nhận biết đồng hồ có bộ thoát chất lượng cao?

Bạn có thể nhận biết qua một số dấu hiệu đặc trưng. Nếu đồng hồ cơ sở hữu bộ thoát đồng trục, đòn bẩy Thụy Sĩ hoặc tourbillon – đó thường là biểu hiện của một bộ máy cao cấp. Ngoài ra, các thương hiệu lớn thường sẽ ghi rõ loại bộ thoát này trên mặt số hoặc nắp đáy để người dùng dễ dàng nhận biết.

6.9. Sau bao lâu thì cần bảo dưỡng bộ thoát một lần?

Thông thường, khoảng từ 3 đến 5 năm là thời điểm lý tưởng để kiểm tra hoặc bảo dưỡng bộ thoát, tùy theo tần suất sử dụng. Nếu bạn nhận thấy đồng hồ bắt đầu chạy sai giờ, nhịp không đều hoặc ngừng hoạt động dù đã lên cót, đó chính là tín hiệu cho thấy đã đến lúc mang đi bảo dưỡng.

6.10. Có nên tự chỉnh hoặc tra dầu cho bộ thoát tại nhà không?

Tuyệt đối không nên. Bộ thoát là cơ cấu cực kỳ tinh vi và nhạy cảm, chỉ cần sai lệch nhỏ vài phần trăm milimet cũng đủ làm hỏng toàn bộ bộ máy. Việc chỉnh sửa hay tra dầu cần được thực hiện bởi thợ đồng hồ chuyên nghiệp, với thiết bị chuyên dụng và tay nghề cao.

Hy vọng những chia sẻ trên đã phần nào giải đáp thắc mắc của bạn về bộ thoát trong đồng hồ cơ. Đừng quên theo dõi Đồng Hồ Tân Tân để cùng cập nhật thêm nhiều kiến thức thú vị và hữu ích về thế giới đồng hồ.
